項目

單位

SL40

SL50

工作范圍

床身上最大旋轉直徑

mm

Φ540

Φ640

溜板上最大回轉直徑

mm

270

310

最大加工直徑

mm

400

500

最大加工長度

mm

550

550

主軸

主軸最高轉速

r/min

4000

4000

主軸通孔直徑

mm

Φ65

Φ65

棒材容徑

mm

Φ52

Φ52

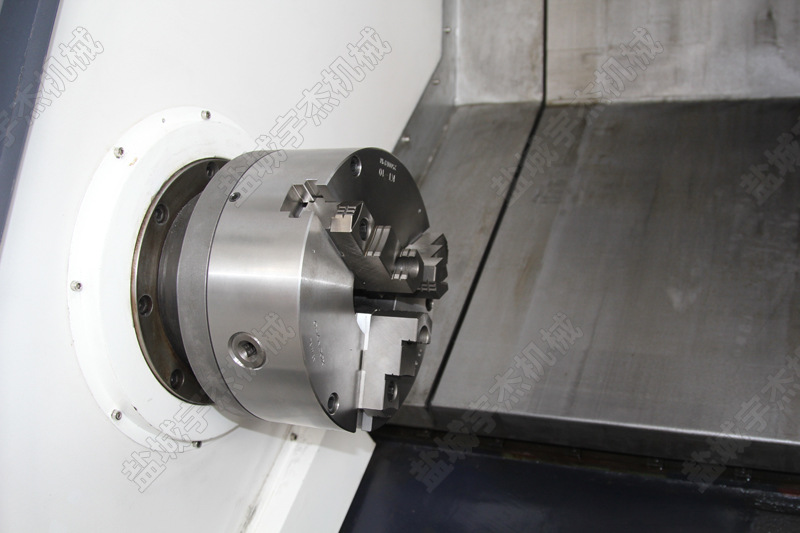

液壓卡盤

Inch

8

10

主軸電機功率

kw

7.5

11

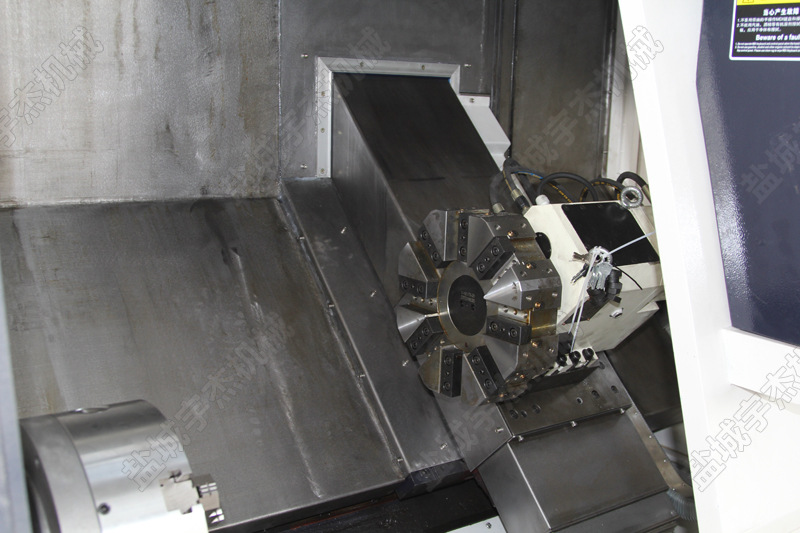

刀架

刀塔刀位數量

PCS

8/10

8/10

方柄刀具尺寸

mm

20

20

圓孔刀具尺寸

mm

25

25

行程

X軸行程

mm

220

270

Z軸行程

mm

580

580

進給

X/Z 軸快速移動速度

m/min

18/18

18/18

切削進給速度

mm/min

1-5000

1-5000

尾座

尾座行程

mm

450

450

尾座形式

-

液壓

液壓

導軌

床身導軌傾斜角度

℃

45

45

導軌種類

-

直線滾動導軌

精度

定位精度

mm

X:0.016;Z:0.02

X:0.016;Z:0.02

重復定位精度

mm

X:0.007;Z:0.008

X:0.007;Z:0.008

其他

機床重量

kg

3500

3900

整體尺寸

mm

2717×1580×1870

2717×1600×1920

標準配置

可選配置

GSK980TC3數控系統

KND / FANUC / SIEMENS 數控系統

8工位液壓刀塔

伺服刀塔、動力刀塔、電動刀塔

中國臺灣3爪液壓卡盤(10寸)

3手動卡盤/ 氣動卡盤/ 彈簧夾頭

7.5 KW伺服主軸電機

11KW伺服主軸電機

手動排屑小車

自動排屑機

液壓站

無尾座

三色警示燈 Warning light

自動門和機械手

工作燈

自動送料機
