簡要描述:車床特點: 1.廣泛的萬能性,精度高,剛性強,運轉平穩,噪音低。 2.三點支承的高剛性主軸系統,絕對溫升小于35℃;高強度鑄鐵制造的床身,超音頻淬硬。 3.尾座具有雙重鎖緊機構,底部裝有彈性滾輪,滾動輕便省力。
產品目錄
數控車床(平床身)
相關文章

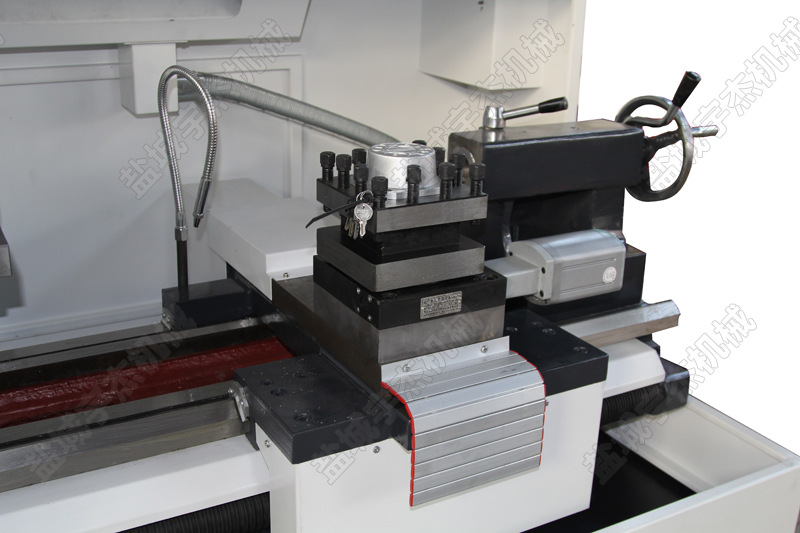

1、機床精度高,主軸采用哈爾濱軸承HRB高精密度雙滾珠軸承支承,噪音低,精度高,穩定性好。 2、床身導軌經超音頻淬火后精磨,硬度高,剛性好。 3、電動四工位刀架采用精密齒盤定位,重復定位精度高。 4、尾架具有快速凸輪夾緊裝置,工作效率高。尾座套筒內有防止鉆頭旋轉的裝置,避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度,有效的保護了尾座部件。 5、數控系統采用廣數系統或凱恩帝等國內外知名品牌,可選用混合式步進電機驅動或交流伺服電機驅動,也可根據用戶要求選配其它系統。 6、易于操作,特別適用于復雜零件或?qū)容^高的大批量零件的加工,也是數控教學的首選。

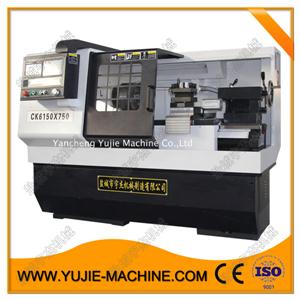

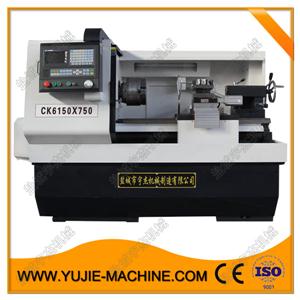

CK6150數控車床技術參數
規格
單位
CK6150
加工能力
床身上最大回旋直徑
mm
500
刀架上最大回旋直徑
280
最大工件長度
750/1000/1500/2000
床身導軌寬度
360
行程
X軸行程
260
Z軸行程
680/930/1430/1930
主軸
主軸轉速范圍
2檔齒輪變速40-1600
無級變速40-1600
無級變速(雙速電機)40-2500
主軸端部尺寸
C6
主軸內控錐度
MT
6#
主軸通孔直徑
Φ52 / 62 / 80 / 105
刀架
刀具數量
No.
4 / 6 / 8
刀柄尺寸
25×25
換刀時間
sec
2.0
進給
X軸快速進給速度
mm/min
4000
Z軸快速進給速度
6000
每轉切削進給量
mm/r
0.005-100
尾座
尾座套筒錐度
5#
尾座套筒直徑
75
尾座套筒行程
150
電機
主電機功率
kw
5.5 / 7.5
X軸、Z軸電機扭矩
N.M
4&6
CK6150數控車床外形尺寸(長*寬*高)和重量
中心距
750mm
2350*1350*1800mm/2000kg
1000mm
2600*1350*1800mm/2200kg
1500mm
3100*1350*1800mm/2500kg
2000mm
3600*1350*1850mm/2800kg
CK6150數控車床配置
標準配置
可選配置
廣州數控980TB3系統
廣州數控928TD-L系統或客戶指定

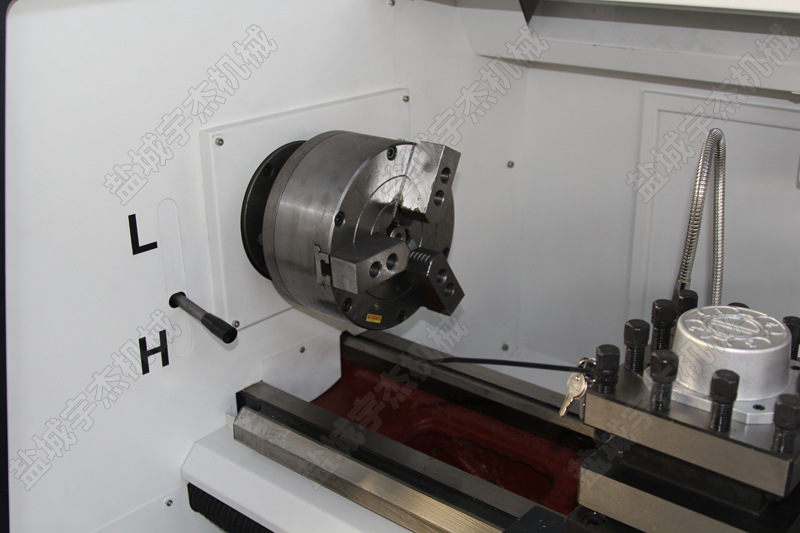

Φ250mm手動三爪卡盤
Φ250mm液壓卡盤/氣動卡盤/彈簧夾頭
立式4工位電動刀架
6工位電動刀架/液壓刀塔
齒輪變速
獨立主軸無級變速
手動尾座
液壓尾座或氣動尾座
X和Z軸伺服電機
X和Z軸步進電機
水泵、機床工作燈
液壓站
電動潤滑泵
自動送料機
