簡要描述：
產品目錄
數控車床（平床身）
相關文章
性能特點：
l 主軸采用高精度配對軸承或雙滾珠軸承。噪音低、切削效果好，使用壽命長。
l 床身導軌經超音頻淬火后精磨，硬度高，剛性好。

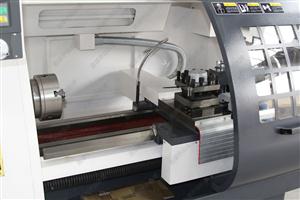

l 電動四工位刀架采用精密齒盤定位，重復定位精度高。
l 尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。

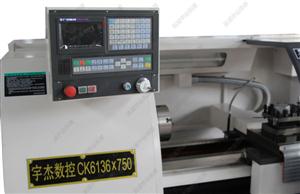

l 數控系統采用廣數系統或凱恩帝等國內外知名品牌，可選用混合式步進電機驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統。
l 易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工，也是數控教學的首選。

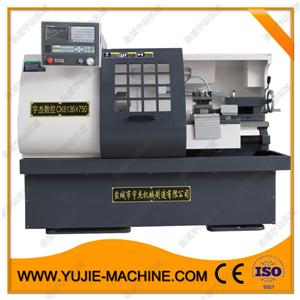

CK6136數控車床技術參數
規格
單位
CK6136
加工能力
床身上最大回旋直徑
mm
360
刀架上最大回旋直徑
180
最工件長度
750/1000/1500/2000
床身寬度
行程
X軸行程
190
Z軸行程
680/930/1430/1930
主軸
主軸轉速范圍
無級變速40-1800
8檔齒輪變速48-1200
無級變速(雙速電機)40-2500
主軸端部尺寸
C6
主軸內控錐度
MT6#
主軸通孔直徑
52/62
刀架
刀具數量
No.
4或6
刀柄尺寸
20×20
換刀時間
sec
2.0
進給
X軸快速進給速度
mm/min
4000
Z軸快速進給速度
6000
每轉切削進給量
mm/r
0.005-100
尾座
尾座套筒錐度
MT
4#
尾座套筒直徑
65
尾座套筒行程
120
電機
主電機功率
kw
4
X軸、Z軸電機扭矩
N.M
4&6
CK6136數控車床外形尺寸（長*寬*高）和重量
中心距
750mm
2150*1250*1600mm/1350kg
1000mm
2300*1250*1600mm/1550kg
1500mm
2800*1250*1600mm/1750kg
2000mm
3400*1250*1600mm/1950kg
CK6136數控車床配置
標準配置
可選配置
廣州數控980TB3系統
廣州數控928TD-L系統或客戶指定

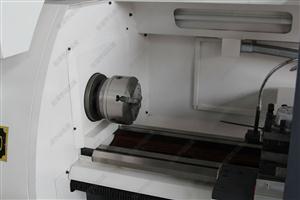

Φ200mm手動三爪卡盤
Φ200mm液壓卡盤/氣動卡盤/彈簧夾頭
立式4工位電動刀架
6工位電動刀架/液壓刀塔
獨立主軸無極變速
齒輪變速
手動尾座
液壓尾座或氣動尾座
X和Z軸伺服電機
X和Z軸步進電機
水泵、機床工作燈
液壓站
電動潤滑泵
自動送料機
