簡要描述：性能特點： 1.尾架：尾架具有快速凸輪夾緊裝置，工作效率高。 2.導軌：采用超音頻淬火，硬度達到HB400,數控周邊磨削，具有精度高、耐磨性好等優點。 3.車頭變速箱：采用哈爾濱BEARING高精密度雙滾珠軸承支承主軸，保證主軸高速旋轉時的精度。
產品目錄
普通車床
相關文章

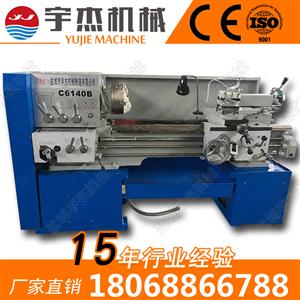

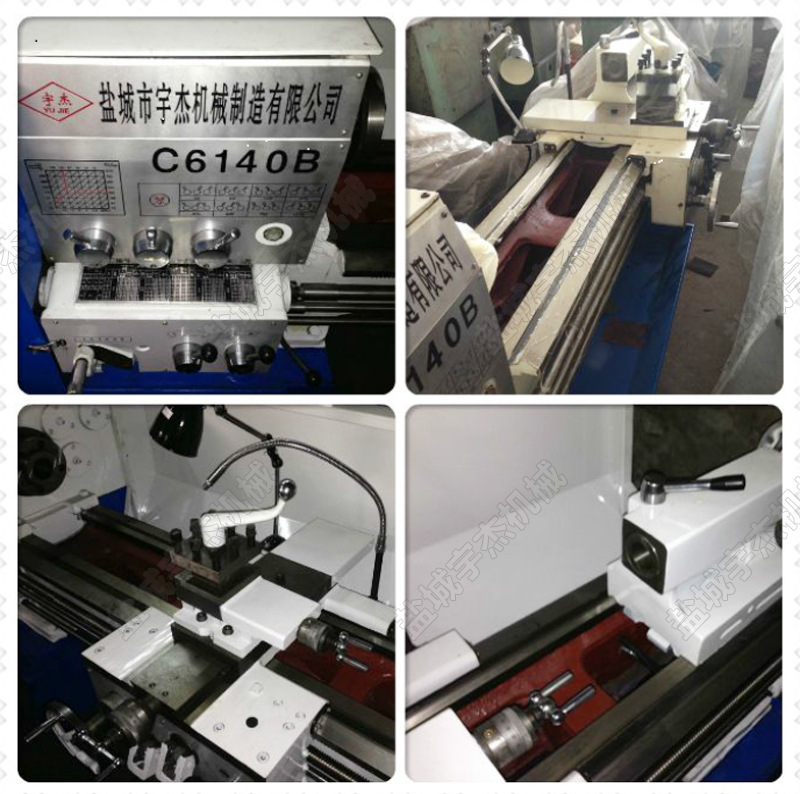

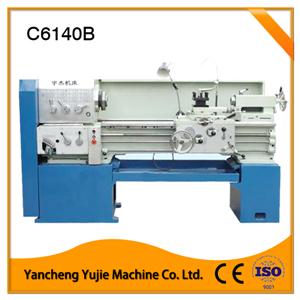

C6136B/C6140B普通車床特點
1.主軸：端部符合ISO-C6國際標準。
2.尾架：尾架具有快速凸輪夾緊裝置，工作效率高。
3.導軌：采用超音頻淬火，硬度達到HB400,數控周邊磨削，具有精度高、耐磨性好等優點。
4.車頭變速箱：采用哈爾濱BEARING高精密度雙滾珠軸承支承主軸，保證主軸高速旋轉時的精度。
5,結構合理，操作方便，外形新穎。
6,廣泛的運用于生產制造領域，也是教學機床的首選。
項目
Specification
單位
C6136A-1
C6136B
C6140B
床身上最大回轉直徑
Max. swing over bed
mm
360
400
刀架上最大回轉直徑
Max. swing over carriage
180
220
最大工件長度
Bed width
750/1000/1500/2000
公制螺紋范圍
Metric screw cutting capacity
0.3–10
英制螺紋范圍
Inch screw cutting capacity
tpi
24–1.5
小刀架行程
Vompound rest travel
95
中拖板行程
Cross slide travel
主軸轉速級數
Spindle speed Steps
-
8
9
主軸轉速范圍
Spindle speed Range
r/min
48-1200
52–1210
主軸孔徑
Spindle bore
52
主軸鼻端錐度
Spindle nose
MT
6#
加工圓度
Turning roundness
0.01
0.005
加工工件圓柱度
Cylindricity
0.01Φ100
0.01/Φ100
加工工件平面度
Flatness planeness
0.015Φ200
0.01/Φ200
加工表面粗糙度
Roughness
µ m
Ra1.6
尾座套筒直徑
Tailstock sleeve diameter
60
75
尾座套筒移動量
Tailstock sleeve travel
130
150
尾座套筒內孔錐度
Tailstock sleeve taper
4#
5#
主電機功率
Main spindle power
kw
4
5.5
電機總功率
Total Power
4.125
5.625
機床外形尺寸（長x寬x高）和重量
中心距
Center distance
750mm
2170x870x1500mm/1650kg
1000mm
2420x870x1500mm/1700kg
1500mm
3300x870x1500mm/1850kg
2000mm
3800x870x1500mm/2000kg
標準配件Standard accessories
可選配件Optional accessories
Φ250mm手動三爪卡盤 manual 3jaws chuck
手動四爪卡盤 manual 4jaws chuck
莫氏4號頂針兩支 2 PCS death centers MT4
活動頂尖 live centers
工具箱一件 tool box
驅動頂尖 Drive centers
可調減震墊鐵6個 6 PCS Adjusting wedge
光柵尺數顯表 DRO
125W水泵 water pump
馬鞍床身 gape bed
