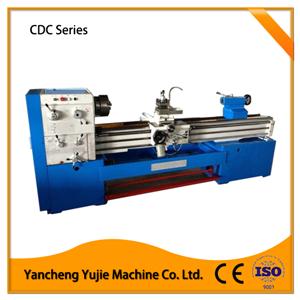

簡要描述：CD6140C,CD6240C,CD6150C,CD6250C,CD6160C,CD6260C普通車床
產品目錄
普通車床
相關文章
CDC系列大孔徑高速精密車床特點
1.床身導軌精密磨削。 2.主軸箱齒輪精密磨削，噪聲低。 3.主軸孔徑80mm。 4.大平面結構，外形美觀。 5.螺紋種類多，公英制、不同電壓、左右手輪等多種選擇。
CDC系列大孔徑高速精密車床技術參數
型號
CD6140C
CD6150C
CD6160C
CD6240C
CD6250C
CD6260C
加工能力
床身上最大回轉直徑
400mm
500mm
600mm
刀架上最大回轉直徑
325mm
馬鞍處最大回轉直徑
630mm
馬鞍有效寬度
260mm
中心距
1000/1500/2000/3000mm
床身寬度
330mm
車頭箱
主軸通孔直徑
80mm
主軸端部型式
ISO-C8 or D8
主軸內孔錐度
Metric 85mm
主軸轉速范圍（級數 ）
(15steps)24-1600rpm
進給箱
縱向進給范圍
66kinds 0.072-4.038mm/rev
橫向進給范圍
66kinds 0.036-2.019mm/rev
公制螺紋范圍
66kinds 0.5-28mm
英制螺紋范圍
66kinds 1-56inch
模數螺紋范圍
33kinds 0.5-3.5mπ
徑節螺紋范圍
33kinds 8-56D.P
滑板
小刀架最大行程
130mm
橫滑板最大行程
300mm
刀桿截面尺寸
25*25mm
尾座
尾座套筒直徑
65mm
尾座套筒錐度
MT5
尾座套筒最大行程
120mm
電機
主電機功率
5.5KW
7.5KW
快速移動電機功率
250W
冷卻泵
125W
包裝（長*寬*高）/PACKING(L*W*H):
1000mm
2450*1150*1700mm
1500mm
2880*1150*1700mm
2000mm
3450*1150*1700mm
3000mm
4450*1150*1700mm
重量（凈重/毛重）/WEIGHT(N.W/G.W):
1650/2150kg
1700/2200kg
1800/2300kg
1850/2350kg
1900/2400kg
1950/2450kg
2100/2600kg
2150/2650kg
2200/2700kg
2250/2750kg
CDC系列大孔徑高速精密車床附件
標準配置附件
可選配置附件
三爪卡盤(250mm)
快進電機
四爪卡盤(320mm)
錐度靠模
花盤
絲杠防護罩
中心架和跟刀架
卡盤防護罩
擋屑板
刀架防護罩
接油盤
快換刀架
鹵素工作燈
光柵尺數顯表
工具箱和工具
車刀
冷卻系統
腳剎
上一篇： CF系列普通車床
下一篇： C6136B和C6140B普通車床
