簡要描述：性能特點 1.采用45度斜床身，進口直線導軌，傳動速度快，精度度高。 2.本機床具備刀尖圓弧半徑自動補償，恒線速度切削，倒角，固定循環，螺紋切削，等功能。 3.采用高剛性滾動導軌，定位精度高
產品目錄

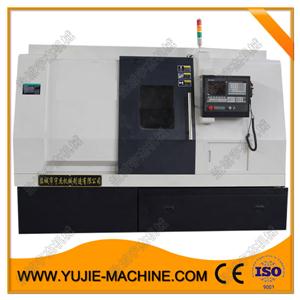

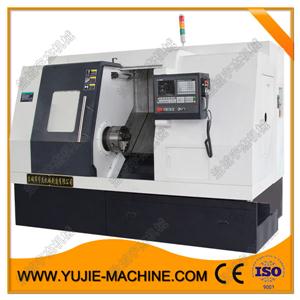

斜床身數控車床
相關文章
1、本機床具備刀尖圓弧半徑自動補償，恒線速度切削，倒角，固定循環，螺紋切削等功能。
2、采用45度斜床身，進口直線導軌，傳動速度快，精度高。
3、采用高剛性滾動導軌，定位精度高。
11
項目
單位
SL40
SL50
工作范圍
床身上最大旋轉直徑
mm
Φ540
Φ640
溜板上最大回轉直徑
270
310
最大加工直徑
400
500
最大加工長度
550
主軸
主軸最高轉速
r/min
4000
主軸通孔直徑
Φ65
棒材容徑
Φ52
液壓卡盤
Inch
8
10
主軸電機功率
kw
7.5
刀架
刀塔刀位數量
PCS
8 / 10
方柄刀具尺寸
20
圓孔刀具尺寸
25
行程
X軸行程
220
Z軸行程
580
進給
X/Z 軸快速移動速度
m/min
18 / 18
切削進給速度
mm/min
1-5000
尾座
尾座行程
450
尾座形式
-
液壓
導軌
床身導軌傾斜角度
℃
45
導軌種類
直線滾動導軌
精度
定位精度
X:0.016;Z:0.02
重復定位精度
X:0.007;Z:0.008
其他
機床重量
kg
3500
3900
整體尺寸
2717×1580×1870
2717×1600×1920
1
標準配置：
廣州數控GSK980TC3系統 8工位液壓刀塔 中國臺灣3爪液壓卡盤(10寸) 7.5 KW伺服主軸電機 手動排屑小車 液壓站 三色警示燈 工作燈
可選配置：
KND/FANUC/SIEMENS數控系統 伺服刀塔/動力刀塔/電動刀塔 3手動卡盤/氣動卡盤/彈簧夾頭 11KW伺服主軸電機 自動排屑機 無尾座 自動門和機械手 自動送料機
