簡要描述：管螺紋車床轉子慣量小，響應速度快；氣隙均勻，平衡精度高，轉矩脈動?。蝗芊庠O(shè)計，防護等級ＩＰ５４，特殊Ｆ級絕緣結構，抗浪涌電流及電暈現象等等。
產品目錄
數控管螺紋車床
相關文章
主要特點：
主軸通孔直徑225MM,采用低頻交流伺服主軸電機。 低頻大扭矩伺服電機的優點：
轉子慣量小，響應速度快；氣隙均勻，平衡精度高，轉矩脈動??；
全密封設計，防護等級ＩＰ５４，特殊Ｆ級絕緣結構，抗浪涌電流及電暈現象等等。
低頻大扭矩伺服電機的生產技術：從德國引進，于國際水平同步.
數控系統可選：
1.德國西門子SIEMENS-808D.
2.日本法那科FANUC0i-mate-TD
3.廣數GSK980系統.
4.凱恩帝1000TCI.

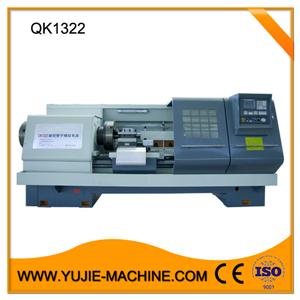

伺服無級變速數控管螺紋車床
參數
QK1322
兩頂針間距離
1000
1500
床身最大回轉直徑
Ф630
主軸通孔直徑
Ф225
加工管子外徑范圍
Ф60～Ф219
床身導軌寬度
600
拖板最大回轉直徑
Ф330
主軸伺服轉速（r/min）
20～500
伺服主電機(功率/頻率）
11KW/33.3Hz
卡盤外徑/內孔
Ф500/Ф225
大孔三爪卡盤
K11-Ф500D
雙卡盤兩端距離 (mm)
1690
英制螺紋范圍和種數（牙/吋）
0.1～254
公制螺紋范圍和種數（mm）
0.1～400
Z 軸
最大行程/最大加工長度
快速移動速度(m/min)
4～6
最小設定單位
0.001
重復定位精度
0.025
X 軸
最大行程
480
3～5
0.016
尾 架
套筒直徑
Ф100
套筒錐孔
莫氏 MS5#
250
刀具截面尺寸
32×32
電 動 刀 架
四工位LDB4-120（6163A） 刀架四方240×240mm
外形尺寸(長×寬×高 )mm
3600×2000×2100
4100×2000×2100
重量 毛/凈(噸)
5.8/5.6
6/5.9
