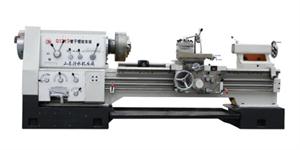

Q1319型管子螺紋車床是專業加工管件的臥式車床，具有同等型號普通車床的全部功能；車床配置前后卡盤及錐度杠，主軸通孔直徑200mm，可用于加工直徑范圍50mm-193mm的各種內外螺紋，包括公制、英制、錐度螺紋等，同時可對軸類、盤類零件進行外圓、內孔和端面的加工。
內容
單位
Q1319
床身上最大回轉直徑
mm
Φ630/800
刀架上最大回轉直徑
Φ340/540
加工管螺紋直徑范圍
Φ50---193
最大工件長度
1500/3000
加工最大錐度
1:4
錐度杠最大行程
750
床身寬度
490/550
主軸孔徑
Φ200
主電機功率
kw
7.5
主軸轉速級數及范圍
r/min
12級/24-300
縱向進給量種數及范圍
種/mm
26/0.07--1.33
橫向進給量種數及范圍
22/0.22--0.45
加工公制螺紋種數及范圍
24/1--14
加工英制螺紋種數及范圍
牙/吋
40種/2--28
絲杠螺距
inch
1/2
床鞍快速移動速度
mm/min
4000
橫滑板快速移動速度
2300
床鞍最大行程
1310/2810
橫滑板最大行程
390/490
刀架最大行程
200
主軸中心至刀具安裝面距離
32.5
刀具截面尺寸
30×30
刀架最大回轉角度
°
60
橫滑板刻度盤移動量
mm/格
0.05
刀架刻度盤移動量
尾座套筒直徑/錐度
mm/mores
Φ100/m5#
尾座套筒行程
250
尾座橫向移動量
15
機床外形尺寸（長×寬×高）
(3657/5157)×1449×1393
機床凈重
kg
4440/5290
卡盤
Φ520四爪
