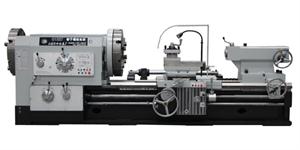

Q1327型管子螺紋車床是專為大口徑管件進行車削加工而設計的臥式車床，在具備普通車床的全部功能的同時，專業用于大口徑管件及棒件的加工，廣泛應用于機械制造、石油、化工、煤炭、地質勘探、城市給排水等行業的機械加工作業；車床主軸通孔大、主軸箱前后均有卡盤、并配備有錐度杠，主軸通孔直徑280mm，可用于加工直徑范圍130mm-270mm的各種內外螺紋，包括公制、英制、錐度螺紋等，同時可對軸類、盤類零件進行外圓、內孔和端面的加工。
內容
單位
Q1327管子螺紋車床
床身上最大回轉直徑
mm
Φ1000
刀架上最大回轉直徑
Φ610
加工管螺紋直徑范圍
Φ130---270
最大工件長度
1700
加工最大錐度
1:4
錐度杠最大行程
1000
床身寬度
755
主軸孔徑
Φ280
主電機功率
kw
22
主軸轉速級數及范圍
r/min
12級/16--380
縱向進給量種數及范圍
種/mm
40/0.1--3
橫向進給量種數及范圍
40/0.05--1.5
加工公制螺紋種數及范圍
30/1--30
加工英制螺紋種數及范圍
牙/吋
27種/1--28
絲杠螺距
inch
1/2
床鞍快速移動速度
mm/min
3740
橫滑板快速移動速度
1870
床鞍最大行程
1500
橫滑板最大行程
520
刀架最大行程
300
主軸中心至刀具安裝面距離
48
刀具截面尺寸
45×45
刀架最大回轉角度
°
90
橫滑板刻度盤移動量
mm/格
0.05
刀架刻度盤移動量
尾座套筒直徑/錐度
mm/mores
Φ140/m6#
尾座套筒行程
尾座橫向移動量
25
機床外形尺寸（長×寬×高）
4600×2200×1520
機床凈重
kg
10000
卡盤
Φ800四爪
