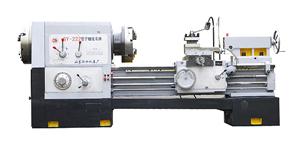

SY220/SY222型管子螺紋車床是專業加工管件的臥式車床，具有同等型號普通車床的全部功能；車床配置前后卡盤及錐度杠，主軸通孔直徑200mm/225mm，可用于加工直徑范圍50mm-193mm/50mm-220mm的各種內外螺紋，包括公制、英制、錐度螺紋等，同時可對軸類、盤類零件進行外圓、內孔和端面的加工。
內容
單位
SY222管子螺紋車床
床身上最大回轉直徑
mm
Φ630
刀架上最大回轉直徑
Φ350
加工管螺紋直徑范圍
Φ50---220
最大工件長度
1300
加工最大錐度
1:4
錐度杠最大行程
750
床身寬度
550
主軸孔徑
Φ225
主電機功率
kw
11
主軸轉速級數及范圍
r/min
12級/20-460
縱向進給量種數及范圍
種/mm
32/0.1--1.46
橫向進給量種數及范圍
32/0.04--0.65
加工公制螺紋種數及范圍
21/1--15
加工英制螺紋種數及范圍
牙/吋
26種/1--14
絲杠螺距
inch
1/2
床鞍快速移動速度
mm/min
2500
橫滑板快速移動速度
2000
床鞍最大行程
1110
橫滑板最大行程
360
刀架最大行程
200
主軸中心至刀具安裝面距離
33
刀具截面尺寸
30×30
刀架最大回轉角度
°
60
橫滑板刻度盤移動量
mm/格
0.05
刀架刻度盤移動量
尾座套筒直徑/錐度
mm/mores
Φ100/m5#
尾座套筒行程
250
尾座橫向移動量
15
機床外形尺寸（長×寬×高）
3300×1450×1500
機床凈重
kg
4500
卡盤
Φ520四爪
