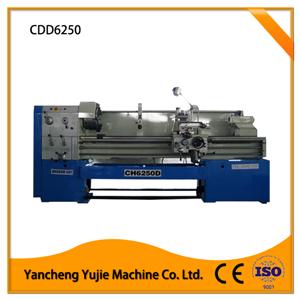

簡要描述：CD6140D,CD6150D,CD6160D, CD6240D,CD6250D,CD6260D, 普通車床
產品目錄
普通車床
相關文章
1、床身導軌精密磨削； 2、主軸箱齒輪精密磨削，噪聲低。 3、主軸孔徑103mm； 4、大平面結構，外形美觀； 5、螺紋種類多，公英制、不同電壓、左右手輪等多種選擇。
CDD系列大孔徑高速精密車床技術參數
型號
CD6140D
CD6160D
CD6240D
CD6260D
加工能力
床身上最大回轉直徑
400mm
500mm
600mm
刀架上最大回轉直徑
325mm
馬鞍處最大回轉直徑
630mm
馬鞍有效寬度
260mm
中心距
1000、1500、2000mm
床身寬度
330mm
車頭箱
主軸通孔直徑
103mm
主軸端部型式
ISO-C11 or D11
主軸內孔錐度
Metric 115mm
主軸轉速范圍（級數）
(15steps)20-1200rpm
進給箱
縱向進給范圍
66kinds 0.072-4.038mm/rev
橫向進給范圍
66kinds 0.036-2.019mm/rev
公制螺紋范圍
66kinds 0.5-28mm
英制螺紋范圍
66kinds 1-56inch
模數螺紋范圍
33kinds 0.5-3.5mπ
徑節螺紋范圍
33kinds 8-56D.P
滑板
小刀架最大行程
130mm
橫滑板最大行程
300mm
刀桿截面尺寸
25*25m 2
尾座
尾座套筒直徑
65mm
尾座套筒錐度
MT5
尾座套筒最大行程
120mm
電機
主電機功率
7.5 or 9kw
快速移動電機功率
250W
冷卻泵
125W
包裝（長*寬*高）
1000mm
245*115*170cm
1500mm
288*115*170cm
2000mm
345*115*170cm
重量（凈重/毛重）
1750/2250kg
1950/2450kg
2000/2500kg
2100/2600kg
2150/2650kg
2200/2700kg
2250/2750kg
