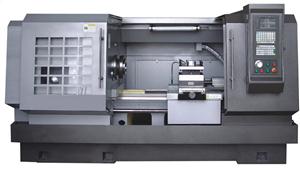

簡要描述：宇杰CK6163/CK6180/CK61100重型臥式數控車床，超高性價比，優秀的產品質量，完全滿足客戶的產品加工需求。CAK系列采用變頻電機配合四檔手動轉換實現手動四檔檔內無極變速的半自動變速形式；
產品目錄
數控車床（平床身）
相關文章
2、機床機械部分重要零件均經過強化處理，剛性好。
3、CK系列采用變頻電機配合液壓自動換擋實現自動換擋無級變速；
4、CAK系列采用變頻電機配合四檔手動轉換實現手動四檔檔內無極變速的半自動變速形式；
5、CJK系列通過手動變檔，實現18級轉速。
6、進給系統由伺服電機直接帶動滾珠絲杠，傳動精度高。
7、機床采用機、電、液一體化的整體布局，線條流暢
8、機床采用模塊化設計，用戶可根據需要選擇不同的配置。
9、控制系統由FANUC、DASEN、SIEMENS、廣數等多種國內外著名公司的產品供用戶選擇、
10、刀架有立式四工位、立式六工位、臥式六工位等多種形式。
11、機床防護有半封閉防護、全封閉防護兩種形式。
12、可根據用戶要求配置手動、液壓卡盤和手動、液壓尾座。
13、本系列車床規格齊全，最大車削直徑630-1000mm。
規格
單位
CK6163
CK6180
CK61110
加工
能力
床身上最大回旋直徑
mm
630
800
1100
刀架上最大回旋直徑
340
470
770
馬鞍上最大回轉直徑
1000
1300
中心距
1500/3000/4000/5000/6000
最大車削長度
1350/2850/3850/4850/5850
床身導軌寬度
550
600
主軸
主軸端部代號
mm/r
C11
手動卡盤尺寸
Φ325三爪卡盤
Φ380三爪卡盤
Φ500三爪卡盤
主軸前端錐孔
1:20 / Φ120
主軸通孔直徑
Φ104
主軸轉速級數機轉速范圍
r/min
CK系列自動四檔
檔內無極17-1000r/min
檔內無極13-800r/min
CJK系列手動18檔7.5-1000r/min
CJK系列手動18檔5.4-720r/min
主軸中心距床身高
315
400
進給
X/Z向最小進給增量
0.001 / 0.001
X/Z向快移速度
mm/min
4000/8000
X向最大行程
390
420
520
刀架
刀架工位數
V4 / V6 / H6 / H8 / H10
刀架轉位時間
s
3.9(立式四工位)/3.6(立式六工位)/1.7(臥式六工位)/1.6(臥式八工位）
5.6(立式四工位)/
1.7(臥式六工位)
刀架轉位重復定位精準
″
1.5（立四）2（臥式刀架）
1.8（立四）2（臥式刀架）
刀桿截面
□32×32;內孔:Φ32
□40×40
尾座
尾座套筒直徑
105
尾座套筒行程
250
尾座套筒錐孔錐度
MT
Morse5
最大承重
kg
2000
精度
工件精度
T6-IT7
工件表面粗糙度
μm
Ra1.6
其他
主電機功率
kw
11
15
標準配置：
l 廣州數控GSK980TB3系統
l Φ325mm手動三爪卡盤
l 立式4工位電動刀架
l 齒輪變速
l 手動尾座
l X和Z軸伺服電機
l 水泵、機床工作燈、電動潤滑泵
可選配置：
l 發那科/西門子/新代/凱恩第/華中系統
l Φ500mm手動三爪卡盤
l 液壓卡盤/氣動卡盤/彈簧夾頭
l 立式6工位電動刀架
l 臥式6/8工位電動刀架或液壓刀塔
l 氣動/液壓尾座
l 液壓站
